Capacité de levage et portée
La capacité annoncée d’une grue hydraulique (en tonnes-mètres, par exemple 15 tm ou 25 tm) est une valeur de classification, et non pas une capacité utilisable telle quelle. Ce qui compte pour un usage réel, c’est le diagramme de charge : il indique, pour chaque configuration de déploiement du bras, la charge maximale admissible à une portée donnée.
Pour dimensionner correctement une grue, il faut partir de l’usage réel :
- la portée de travail habituelle ou souhaitée
- le poids réel des charges à manipuler à cette portée sans marge de sécurité
- le nombre de cycles de levage par jour, qui détermine la classe d’utilisation de la grue : une grue sur-sollicitée au-delà de sa classe s’use bien plus vite que sa durée de vie théorique
Un diagramme de charge fourni par le fabricant doit permettre de vérifier ces éléments poste par poste, plutôt que de se fier à un seul chiffre.
La compatibilité avec le véhicule porteur
Une grue s’installe sur un châssis, et l’ensemble doit respecter le PTAC autorisé, grue montée, stabilisateurs et charge utile compris.
La répartition de charge entre essieu avant et essieu arrière doit être vérifiée après montage : une grue mal positionnée sur l’empattement peut faire sortir cette répartition des tolérances constructeur, avec un impact direct sur la tenue de route (freinage et direction) et la conformité réglementaire du véhicule.
Ce calcul relève d’une étude technique appelée ERCS (Étude de Répartition des Charges et de Stabilité), en amont de la commande, pour éviter toute mauvaise surprise à la livraison.

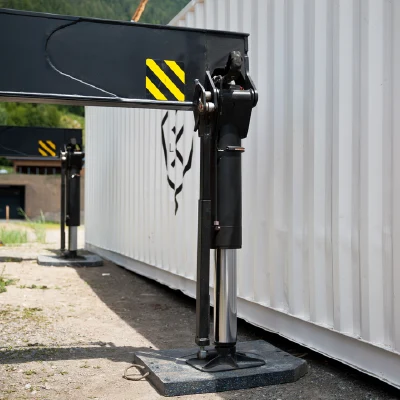

Stabilisation : ce qui distingue un système fiable d'un système sous-dimensionné
La stabilisation détermine la sécurité de l’opération autant que la capacité de la grue hydraulique elle-même. Trois points concrets permettent de l’évaluer :
- l’empattement de calage réel (distance entre les vérins stabilisateurs déployés), qui doit rester cohérent avec la portée maximale utilisée : un bras déployé loin avec un calage trop resserré crée un risque de basculement, même si la charge respecte le diagramme
- la capacité d’adaptation à un terrain irrégulier ou en pente, qui varie fortement d’un système à l’autre
- la présence d’un dispositif d’interverrouillage empêchant tout mouvement de levage tant que la stabilisation n’est pas complètement déployée, un point à vérifier explicitement sur la fiche technique ou auprès du fournisseur

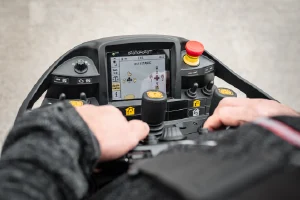

Le mode de commande
Le choix entre commande manuelle et radio commande a un impact direct sur la sécurité et la productivité.
La radiocommande permet à l’opérateur de se positionner à l’endroit offrant la meilleure visibilité sur la charge, sans être limité par la longueur d’un câble. Pour des cycles de levage fréquents ou des charges nécessitant un positionnement précis, ce gain de visibilité réduit les manœuvres d’ajustement et le risque d’erreur de manutention. Les grues plus anciennes ou d’entrée de gamme se limitent souvent à une commande manuelle ou embarquée sur la grue.
Adapter le choix de la grue hydraulique à l'usage
Deux grues hydrauliques affichant la même capacité en tonnes-mètres peuvent être totalement inadaptées l’une à l’autre selon l’usage réel. Ce qui différencie un bon dimensionnement, ce n’est pas la capacité brute mais une série de choix précis :
L'outil de préhension monté en bout de flèche
Un crochet simple pour du chargement/déchargement de charges palettisées ou conteneurisées n’a rien à voir avec un grappin ou une pince pour manipuler du bois, de la ferraille ou des déchets en vrac. L’outil détermine le débit hydraulique nécessaire en extrémité de flèche, un paramètre distinct du débit qui fait fonctionner la grue elle-même.
La position de montage sur le châssis
Une grue montée derrière la cabine libère l’espace de plateau pour le transport de charges longues, mais réduit la portée utile à l’arrière. Une grue montée en porte à faux arrière inverse ce compromis. Le choix dépend de l’application.
La classe de cycles réels
Un usage BTP typique enchaîne des cycles courts et répétitifs sur charges homogènes, ce qui sollicite surtout la fatigue mécanique du bras. Un usage recyclage ou bois enchaîne moins de cycles mais avec des mouvements de rotation et de préhension plus complexes, ce qui sollicite davantage l’outil et ses articulations. Une grue pensée pour un type d’utilisation s’use plus vite si elle est utilisée sur l’autre.
La nécessité ou non d'une extension supplémentaire
Pour des charges éloignées du point de calage, une flèche de base peut suffire en capacité mais pas en portée : c’est un point à vérifier séparément du diagramme de charge.
Ces critères doivent être posés avant de comparer des fiches techniques : ils orientent vers une conception de grue différente.
Achat ou location de grue hydraulique : quelle logique pour quel usage ?
La location convient à un besoin ponctuel ou à une activité encore incertaine : elle permet de tester un matériel sans engagement long terme. Dès que l’usage devient régulier, l’achat de matériel neuf devient généralement le choix le plus rationnel. Un équipement neuf, dimensionné dès le départ pour l’usage réel identifié plus haut, s’use moins vite, demande moins d’interventions imprévues, et conserve sa valeur plus longtemps qu’un matériel sollicité au-delà de ses capacités ou repris d’occasion sans historique d’entretien vérifiable.
L'entretien, un facteur décisif dans le coût total de possession
Chez BLUE BOX, ces critères ne sont pas théoriques.
BLUE BOX distribue en exclusivité au Maroc les grues hydrauliques PALFINGER. Chaque projet démarre par une étude ERCS qui prend en compte le porteur, l’usage réel et le diagramme de charge. Le suivi ne s’arrête pas à la livraison : chaque machine est couverte par l’application SAV BLUE BOX, incluse sans surcoût et sans abonnement. Ainsi que notre engagement 24h Chrono.
